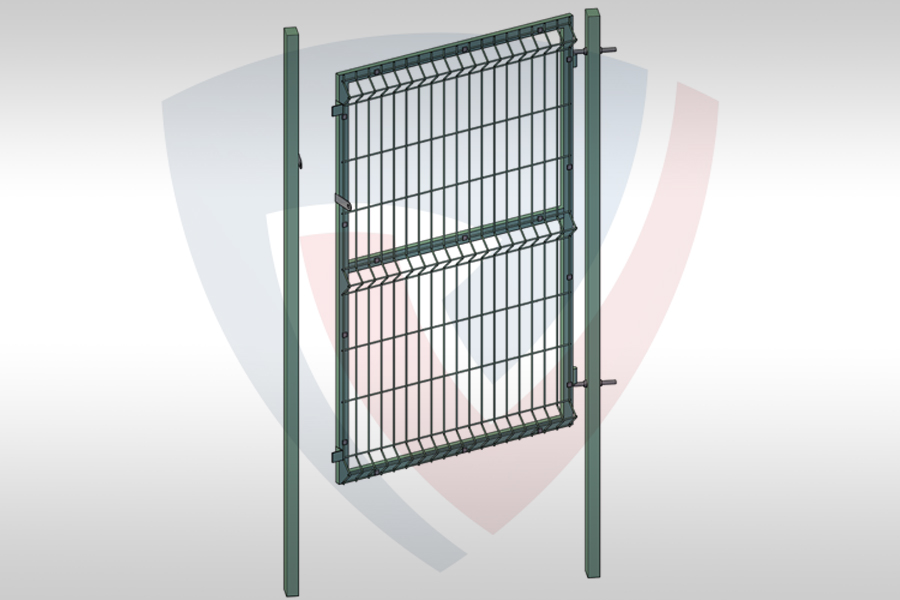

Как установить калитку "Универсал"
ШАГ 1.
Аккуратно вскрыть упаковку калитки. Вынуть ее из упаковки и выкложить на чистую ровную поверхность. Проверить комплектующие на соответствие.
ШАГ 2.
С помощью колышков и мерительного инструмента разметить место установки калитки. Расстояние между столбами определить в соответствии с изделием. (см. Таблица 1)
ШАГ 3.
Подготовить (выкапываем или бурим) лунки для монтажа столбов. Минимальный рекомендуемый размер: диаметр – 15 см, глубина – глубина погружения столба плюс 10 см.
ШАГ 4.
В лунки установить столбы – опорный (А2) и ответный (А3) метками вниз. Учтите, что расположение опор зависит от способа открывания створки калитки (левая, правая). При этом выдерживайте необходимую ширину проёма (смотри табл. 1), вертикальный и горизонтальный уровень. Для поддержания калитки в уровне выставить упоры до тех пор пока не встанет бетон.
Таблица №1. Расстояние между столбами и зазоры, мм
|
Наименование |
Ширина проёма |
Зазор между опорными столбами |
Зазор между ответным столбом |
| Калитка "Универсал" | 1000 |
55 |
15 |
ШАГ 5.
Бетонируем лунки с установленными в них столбами. Рекомендуемая марка бетона М-200
ШАГ 6.
6.1 На рамку калитки (А1) монтируем панель (А4). Установив рамку (А1) в горизонтальное положение, на ней расположить панель (А4) так, чтобы со всех сторон было приблизительно одинаковое расстояние относительно рамы калитки (А1).

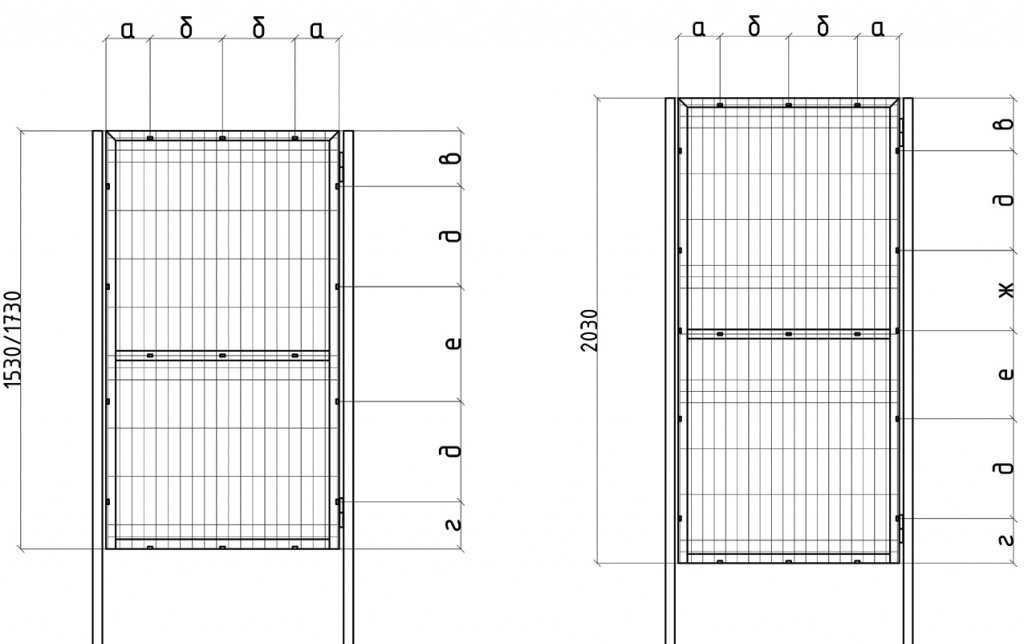

Таблица №2. Расстояния крепления скоб, мм
|
Высота |
а | б | в | г |
д |
е |
ж |
|
1530 |
180 | 300 | 230 | 195 | 365 | 375 | |
|
1730 |
180 | 300 | 230 | 195 | 415 | 475 | |
|
2030 |
180 | 300 | 230 | 195 | 435 | 385 | 350 |
6.2 Используя скобы (А9) и саморезы (А11), зафиксировать панель по коротким (горизонтальным) сторонам рамки, но не дожимая (для дальнейшей регулировки).6.3 Зафиксировать панель по длинным (вертикальным) сторонам рамы, также оставляя возможность дальнейшего регулирования.
Расстояния между скобами указаны в Таблице №2.
6.4 Проверить равномерное расположение панели (А4) на раме калитки (А1) и протянуть (окончательно закрепить) все скобы (А9).
6.5 В последнюю очередь зафиксировать и закрепить панель на средней (горизонтальной) планке.
ШАГ 7.
Монтируем створки клитки (рама калитки (А1) с установленной панелью (А4) на опорный столб.

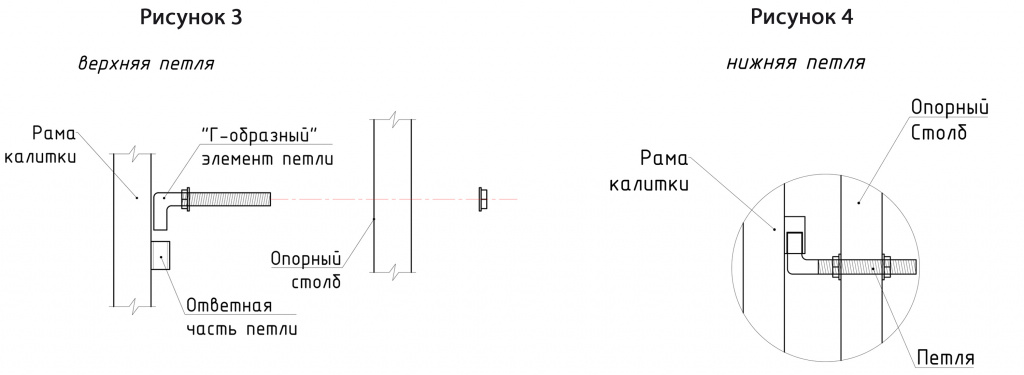

7.2 После этого вставить его в ответную часть верхней петли на раму калитки (А1). Рис. 3.
7.3 Повторить те же действия для нижней петли (А5).
7.4 Створку калитки устанавить на опорный столб, совмещая Г-образные элементы с отверстиями на опорном столбе.
7.5 С другой стороны столба на Г-образный элемент каждой петли устанавить шайбы (простую и гроверную) и гайку.
7.6 Отрегулировать зазоры между столбами и створкой калитки и зафиксировать. Рис. 4.
Расстояния между зазорами указаны в таблице №1
ШАГ 8.
ШАГ 9.
9.1 На внутренней стороне рамы калитки (А1), на уровне средней горизонтальной планки, закрепить задвижку (А7) с помощью саморезов (А11).

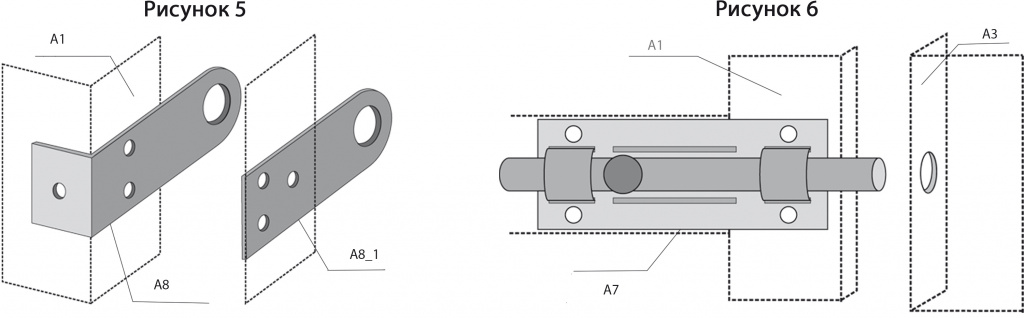

9.2 На ответном столбе (А3) определить место для отверстия, куда будет входить стержень задвижки (А7), и высверлить отверстие диаметром 13-14 мм. Рис. 6.
ШАГ 10.

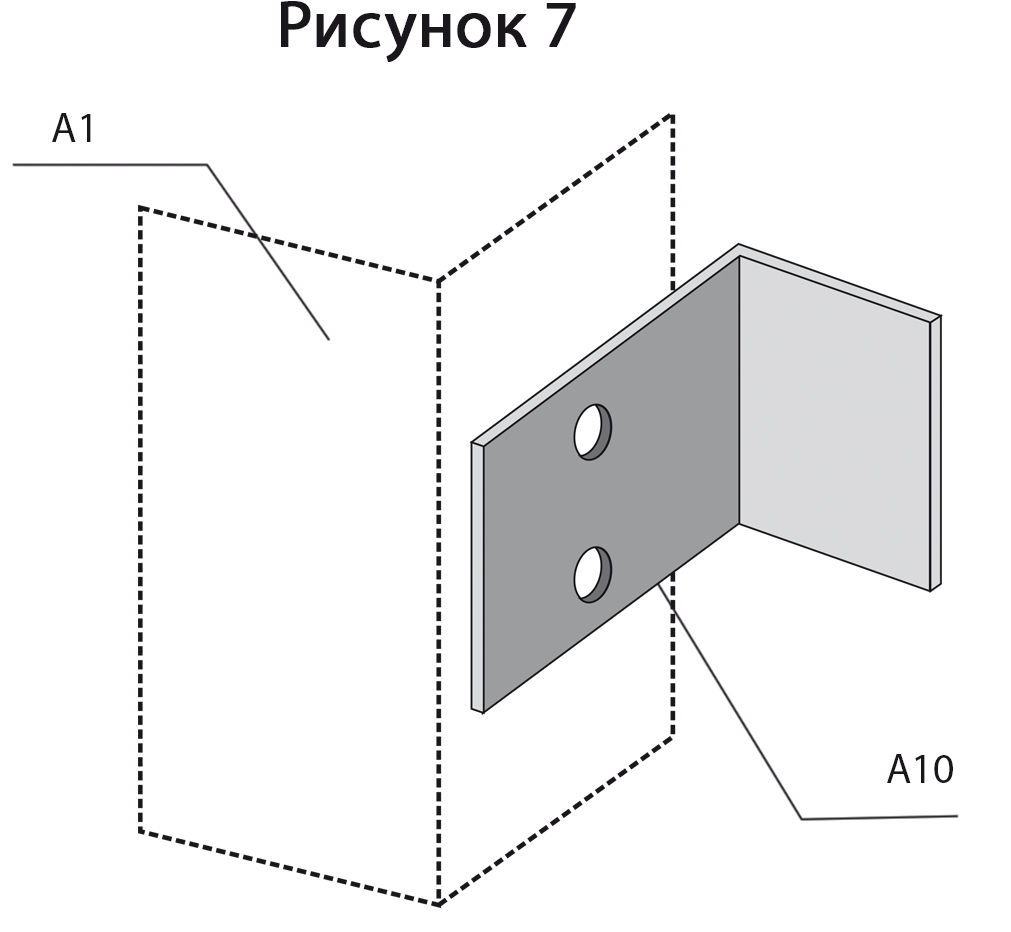

Определить места для установки фиксатора створки (А10) на торцевой части рамы калитки (А1) и закрепить саморезами (А11).
Если монтаж выполнен правильно, то створка калитки должна ходить плавно, не заклинивая. Не допускается трение при открывании и закрывании. При необходимости, еще раз произвести регулировку зазоров гайками на Г-образном элементе петли.
Меры безопасности при монтаже
- Для удобства и обеспечения безопасности монтажа, рекомендуется выполнять работы двум людям.
- Работы производить аккуратно, для избежания повреждения лакокрасочного покрытия на изделии, т.к. это может привести к появлению ржавчины.
- Монтажные работы допускается производить только в спецодежде не стесняющей движений, а также в перчатках. Слесарные молотки и кувалды должны иметь гладкие, слегка выпуклые поверхности бойков, без выбоин, скосов, наклепа, сколов и трещин. Гаечные ключи не должны иметь трещин и забоин, должны соответствовать размерам гаек и головок болтов; губки ключей должны быть параллельны, не разработаны и не закатаны.
- Электромонтажные работы следует выполнять в соответствии с нормами «Правил устройства электроустановок» (ПУЭ) и с соблюдением требований «Правил техники безопасности при эксплуатации электроустановок потребителей» (ПТБ при эксплуатации электроустановок потребителей).
- Приставные лестницы и стремянки должны быть снабжены устройством, предотвращающим возможность сдвига и опрокидывания при работе. Нижние концы приставных лестниц и стремянок должны иметь оковки с острыми наконечниками для установки на грунте, а при использовании лестниц на гладких поверхностях (металле, плитке, бетоне), на них надеваются башмаки из резины или другого нескользящего материала.
